Model HB Armature Hub for MCF, MCS, (clutches), & MBF (brake). Go to home page.

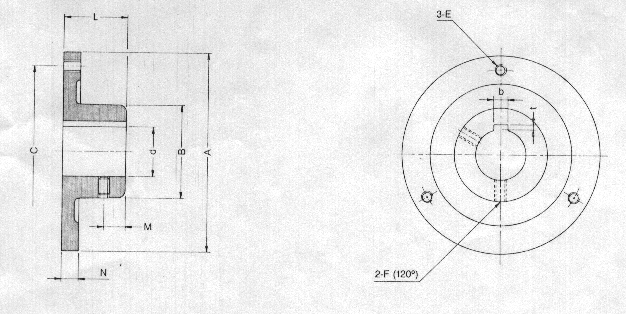

Dimensions in mm.
|
Size |
0.6 |
1.2 |
2.5 |
5 |
10 |
20 |
|||||||
|
Bore |
Dia., dH7 |
12 |
15 |
15 |
20 |
20 |
25 |
25 |
30 |
30 |
40 |
40 |
50 |
|
keyway, bXT |
4x1.5 |
5x2 |
5x2 |
5x2 |
5x2 |
7x3 |
7x3 |
7x3 |
7x3 |
10x3.5 |
10x3.5 |
12x3.5 |
|
|
Diameter |
A |
60 |
72 |
90 |
110 |
140 |
180 |
||||||
|
B |
27 |
32 |
42 |
50 |
65 |
80 |
|||||||
|
C |
50 |
60 |
76 |
95 |
120 |
158 |
|||||||
|
E |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
|||||||
|
F |
M4 |
M5 |
M5 |
M6 |
M8 |
M8 |
|||||||
|
Length |
L |
15 |
20 |
25 |
30 |
40 |
48 |
||||||
|
M |
6 |
7 |
9 |
11 |
15 |
18 |
|||||||
|
N |
4.5 |
5 |
6.5 |
7.5 |
10 |
12 |
|||||||
|
Weight, g |
35 |
74 |
147 |
260 |
540 |
1150 |
|||||||
